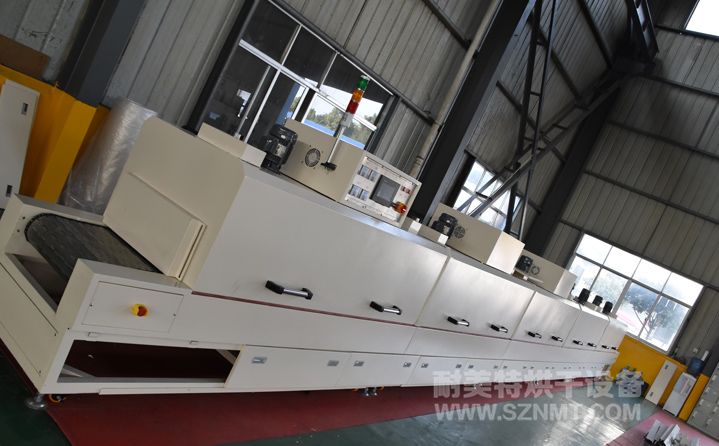

一、灌胶固化隧道炉主要技术参数
1、内胆尺寸：加热区长11000mm*内宽600mm*进料口高280mm；
2、外形尺寸（约）：长12000*高1460*宽900mm，进料区长500mm，加热部分长11000mm，分五段加热，每
段长2200mm，收料区长500mm；输送带离地高630±25mm ；
3、温度范围：室温～+200℃；
4、温度波动度：±1℃；
5、温度均匀度：±3℃(空载)；
6、升温速率：≥10℃/min；
7、外壳温度：温升不超过环境+15℃，接缝处周边除外。
8、热风循环风方式：内部三风量三面循环运风，两侧底部出风，顶部中间回风。如果风过大，对产品有
影响，可增加挡板将风量挡小一些。 风不能直接吹到产品表面，产品烘烤出来不能有波纹。
9、电源：三相五线制，380V，50HZ；
10、功率：70KW；
二、灌胶固化隧道炉炉体结构特征
1、外壳材料：采用1.5㎜冷板折弯而成，表面磷化，高温静电喷塑处理，耐腐蚀易清洗，颜色RAL9001。
2、内胆材料：采用1.4mm厚SUS304不锈钢板制作；保持内胆清洁无尘，防生锈、耐腐蚀；
3、炉体底架：采用50*50*2.0mm方通制作；保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可
防止炉体变形。
4、保温门：加热区进出料口各装手动调节保温门；进料口0-280mm可调节；
三、灌胶固化隧道炉控制系统
1、运风马达：每段温区各装有0.37KW台湾爱德利运风马达2台，五段温区共计10台；
2、运风风轮：各配9寸不锈钢运风风轮一件；
3、控制电箱：配控制电箱于炉盖顶部；
4、超温保护温控器：采用台达超温控器，PV与SV双LED显示功能，当温度超过超温保护温控器设定值时
，自动切断加热电源；
四、灌胶固化隧道炉环境条件
1、环境温度：0℃-40℃；
2、相对湿度：85%RH；
3、电源：AC380V±10%，50Hz；
