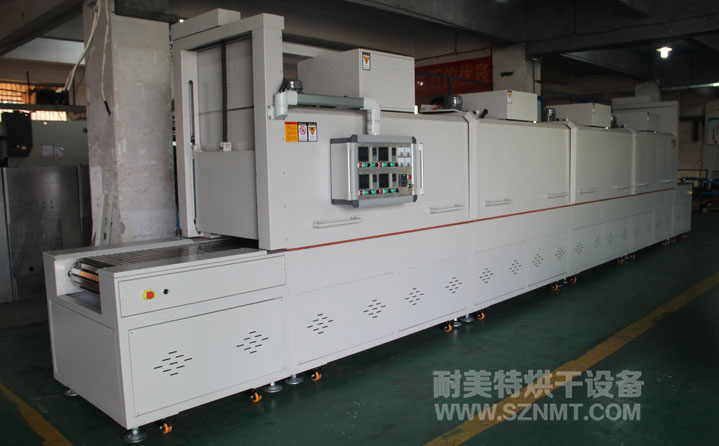

一、10.2米点胶固化隧道式烘干炉主要技术参数
1、内胆尺寸：烘干区;长8000*净高500*内宽650mm；
2、外形尺寸（约）：总长10200mm*总高1770mm（不含马达高）*总宽1050mm，地面到网带的高度为900mm，内宽为650mm，进料高度为500mm；烘干部分总长8000mm，分4段，每段2000mm，烘干区前后设有自动升降门；出口处需设有阻挡气缸和治具感应，可以自动和手动运行。可以手动清板，把机内托盘手动放出。
3、温度范围：室温+20℃～+150℃(可调) ；
4、仪表显示精度：≤±0.1℃；
5、温度均匀度：≤±5℃(空载)；
6、升温速率：≤8℃/min；
7、运风方式：水平循环运风；
8、外壳温度：设备在150℃以内，外壳温度不高于室温+15℃，炉口及接缝处除外；
9、电源：三相五线制，380V，50HZ；
10、总功率：50KW左右；
二、10.2米点胶固化隧道式烘干炉炉体结构特征
1、外壳材料：采用1.5mm厚冷轧板（强度、塑性和焊接综合性能最好）折弯焊接制作；
2、内胆材料：采用1.2mm厚不锈钢板制作，保持内胆清洁，防生锈、耐腐蚀；
3、炉体底架：采用50*50*1.5mm方通制作，保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形。
4、保温材料：采用100K加密型硅酸铝棉，具有不可燃烧，隔热性强等特点，厚度为100mm, 底部有隔热层；
5、传动部分：采用不锈钢板链传动（分2节传动），传动马达采用0.75KW永坤齿轮马达，配1P变频器调速，速度10m/min可调；
三、10.2米点胶固化隧道式烘干炉控制系统
1、运风马达：配凯东0.75KW运风马达；
2、风轮：配10.5寸多翼式风轮；
3、辐射加热：发热管采用U型发热管控制发热, 带散热片；
4、加热管控制：采用SSR固态继电器控制每组发热管；
5、温度传感器：欧姆龙3米标准型，K型热电偶；
四、10.2米点胶固化隧道式烘干炉功能
1、超温报警：当实际检测温度超过超温保护温控设定值时，自动切断加热电源，起到双重保护功能；
2、声光报警：配带蜂鸣器的报警灯。
3、接地保护：结构件安全接地保护。
五、10.2米点胶固化隧道式烘干炉环境条件
1、环境温度：-5℃～+40℃；
2、相对湿度：≤85%RH；
3、电源：AC380V±10%，50Hz；
六、10.2米点胶固化隧道式烘干炉培训
免费进行技术培训
